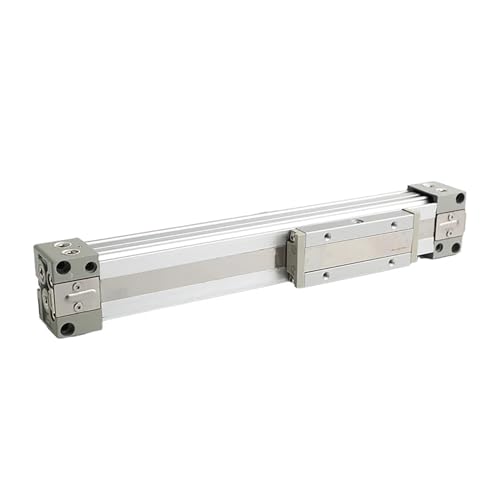

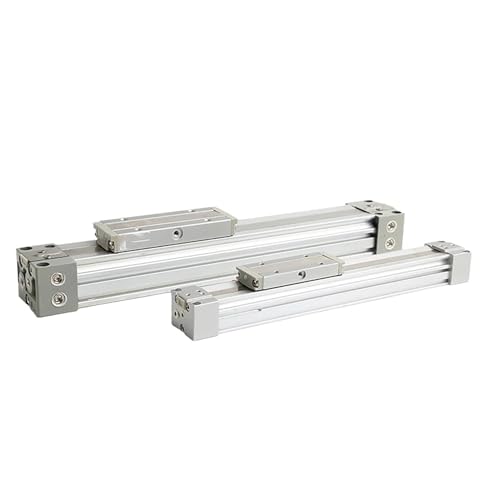

Table coulissante combinée mécaniquement MY1B-20(500A-A93) à rail

Analyse technique de la table mécanique MY1B-20(500A-A93)

Ce module linéaire combine un actionneur pneumatique et un système de guidage à billes ou à rouleaux sous une seule référence technique. La table coulissante combinée mécaniquement permet de s'affranchir de la conception d'un guidage externe, réduisant le temps d'ingénierie et les coûts d'assemblage des machines de production.

Comportement mécanique sous charge latérale

La compacité du vérin sans tige n'altère en rien sa capacité de charge. Grâce au rail de guidage qui enveloppe le profilé en aluminium expansé, les forces radiales sont absorbées efficacement. Cela garantit que la table coulissante reste stable, même lorsque la charge utile est excentrée par rapport à l'axe du piston.

Tableau des dimensions et caractéristiques mécaniques

La série MY1B est reconnue pour sa simplicité de maintenance et sa résistance aux environnements de production poussiéreux grâce à des bandes d'étanchéité magnétiques protectrices.
